Circlips, также известные как удерживающие кольца или защелкивающиеся кольца, являются простыми, но важными компонентами, используемыми в машиностроении для надежного удержания деталей. Они вписываются в канавки на валах или внутренних отверстиях, предотвращая осевое движение и поддерживая правильное положение компонентов, таких как подшипники, шайбы и булавки. Существуют два основных типа: внутренние цирки и внешние цирки. Хотя они могут выглядеть одинаково на первом взгляде, они выполняют разные функции и предназначены для различных приложений.

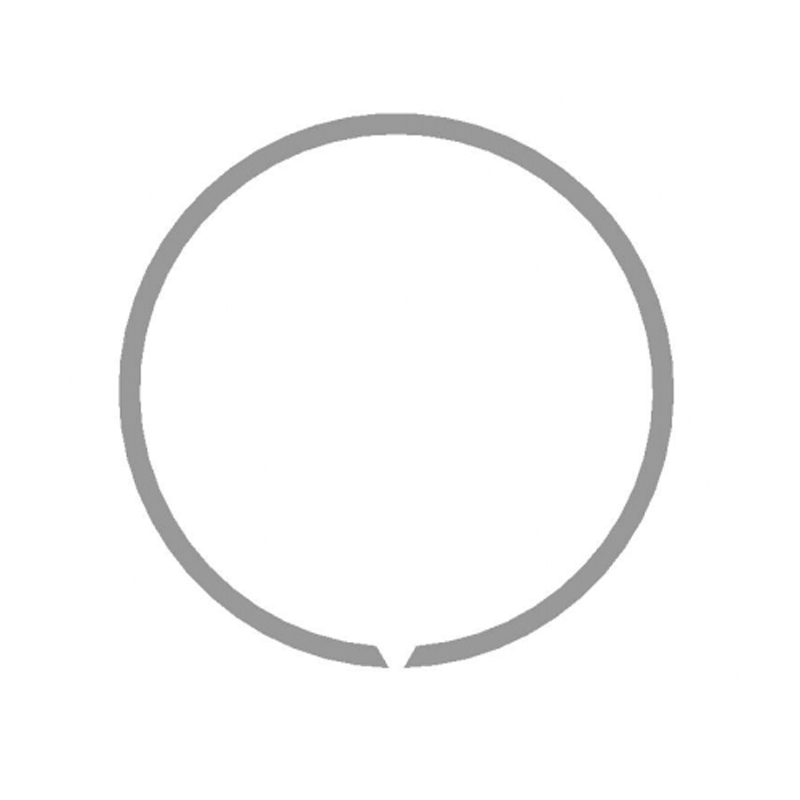

Что такое Circlip?
Circlip-это полу-гибкое кольцо с открытыми концами, обычно изготовленным из пружинной стали или нержавеющей стали. При установке в канавку он занимается на место и действует как механическая остановка. Circlips используются для защиты деталей на валах или внутри корпусов, предотвращая боковое движение без необходимости дополнительных крепеж.
Circlips поступают в двух основных типах:
Внутренние цирки: предназначенные для того, чтобы вписаться в канавку внутри отверстия или корпуса.
Внешние цирки: предназначены для того, чтобы вписаться в канавку на внешней стороне вала.
Оба типа жизненно важны для поддержания структурной целостности и функциональности механических систем.

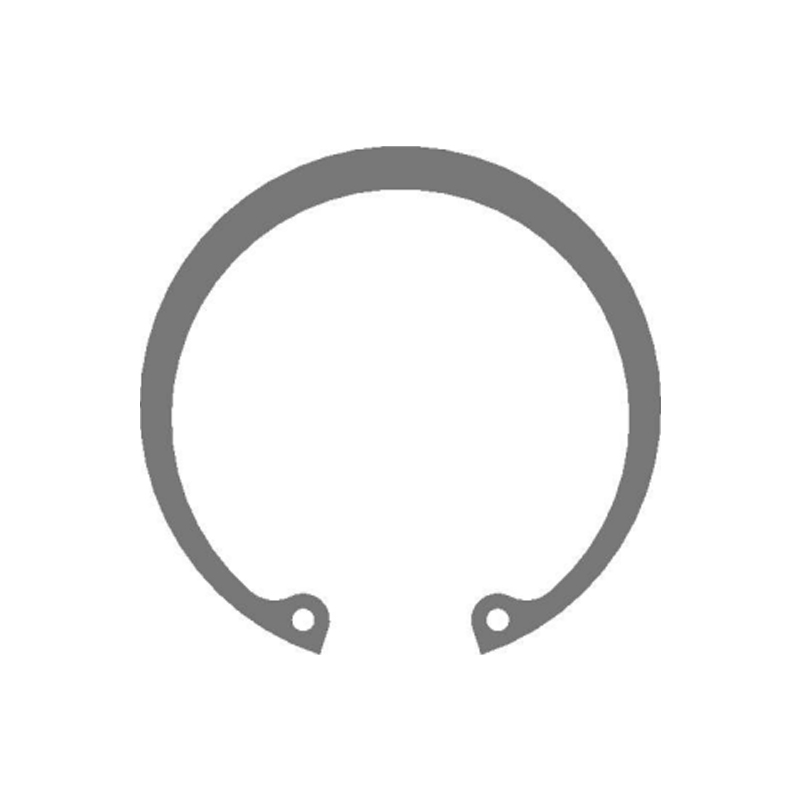

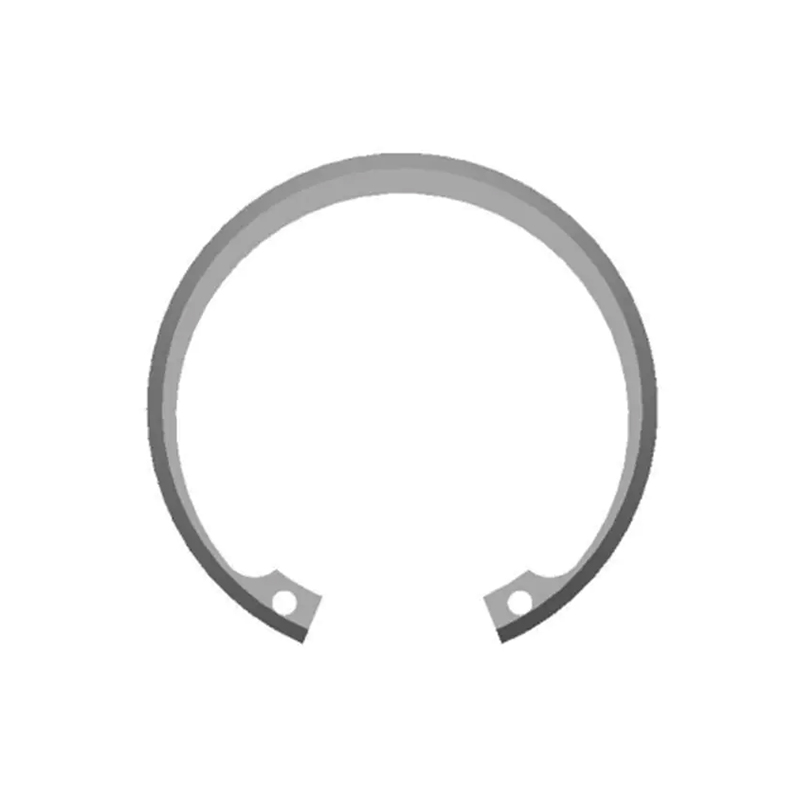

Что такое Внутренний цирки ?
Внутренняя цилиндра установлена в цилиндрическом отверстии или корпусе. Он вписывается в предварительную канавку на внутренней стенке и используется для удержания компонентов, таких как подшипники или втулки в корпусе, предотвращая их двигаться наружу.
Особенности внутренних цирклипов:
Установлен внутри отверстия, отверстия или корпуса.
Расширение, чтобы вписаться в канавку во время установки.
Оказавшись на месте, он сжимается и применяет внешнее давление.
Обычно используется в приложениях, где компоненты должны быть сохранены внутри корпуса.
Общие приложения:
Гидравлические и пневматические цилиндры (для сохранения поршневых сборок).
Корпусы передачи.
Клапаны сборки.
ЭЛЕКТИРОВАННЫЕ ДЛЯ КОНТРОВ.
Автомобильные компоненты.
В гидравлических цилиндрах можно использовать внутренние циркулипы для удержания поршневых уплотнений или направляющих колец внутри отверстия, обеспечивая стабильное и точное линейное движение.

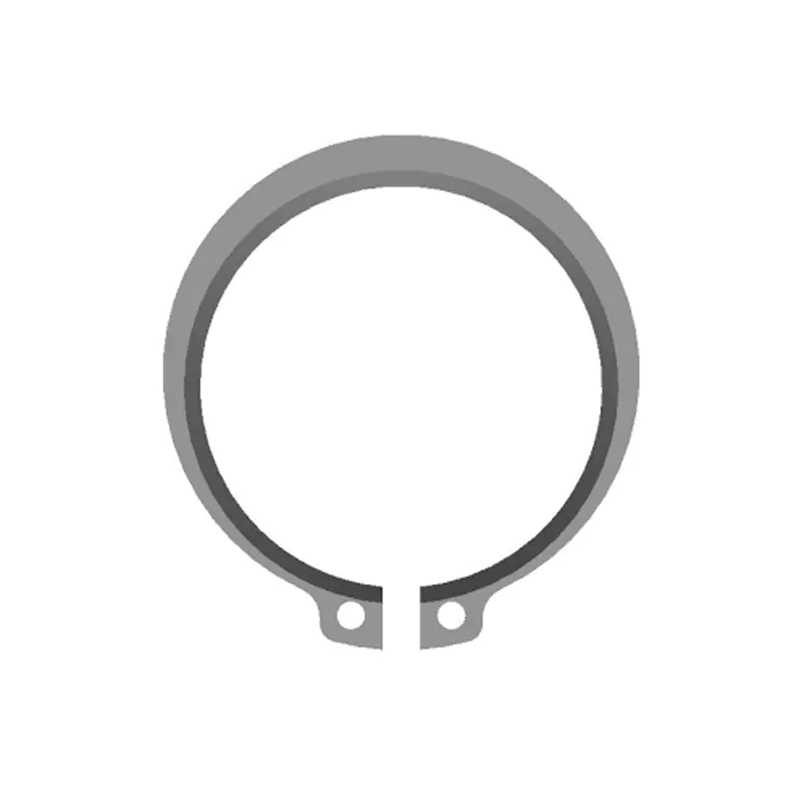

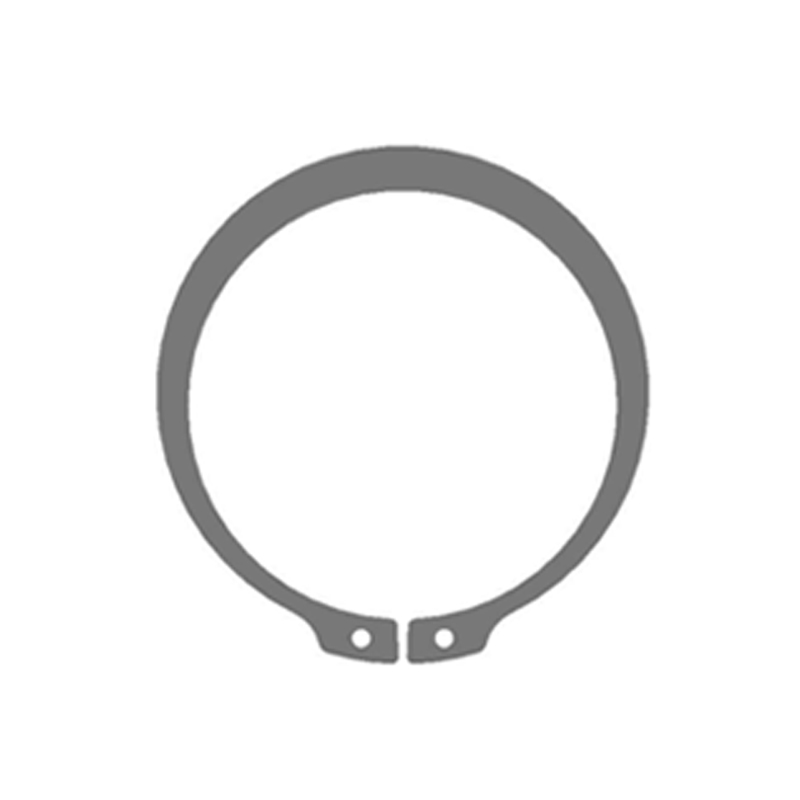

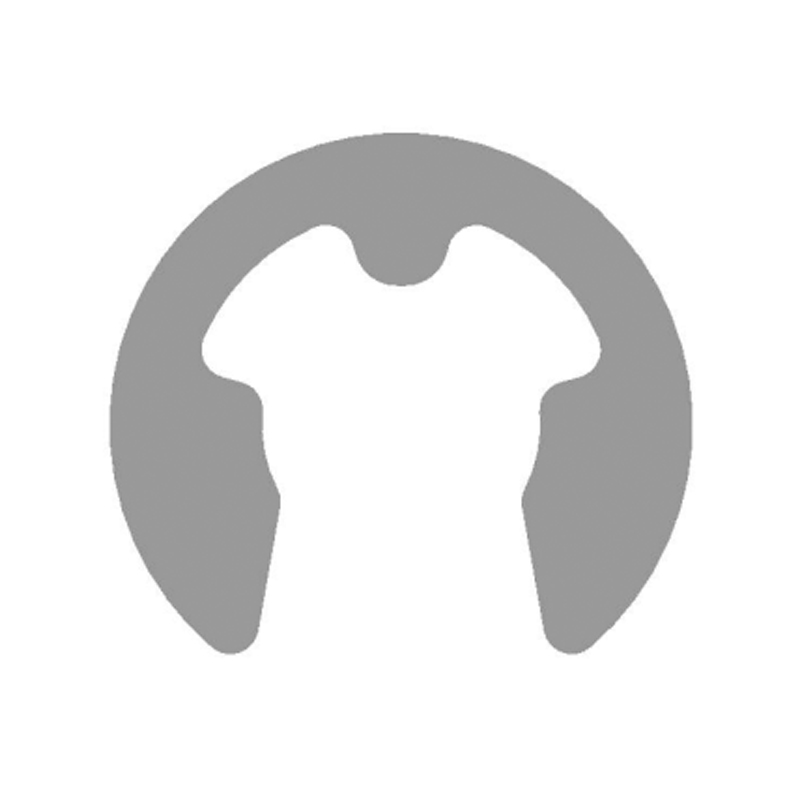

Что такое Внешний цирклип ?
Внешняя круга монтируется на внешнем диаметре вала. Он вписывается в канавку, обработанную вокруг вала, и действует как плечо для удержания компонентов, таких как подшипники, шестерни или проставки в положении вдоль оси вала.
Особенности внешних цирклипов:
Установлен на валы или стержни.
Заключенный во время установки, а затем расширяется в канавку.
Применяет внутреннее давление на канавку вала.
Предотвращает осевое движение компонентов, установленных на валу.
Общие приложения:
Валы в коробках передач и трансмиссии.
Гидравлические стержни цилиндров (например, для удержания деталей на кончике стержня или расположения герметизации).
Электродвигательные роторы.
Электроинструменты.
Аэрокосмическая и автомобильная трансмиссия.
В гидравлических сборах цилиндров внешние цирки часто используются на поршневом стержне для обеспечения конечных фитингов, компонентов подшипника или уплотнений, которые должны оставаться на месте во время линейного привода.
Ключевые различия между внутренними и внешними цирками
| Особенность | Внутренний цирки | Внешний цирклип |
| Место установки | Внутри корпуса, отверстия или отверстия | Снаружи вала |
| Действие на установку | Расширяется в соответствии с канавкой | Контракты, чтобы соответствовать канавке |
| Осевая задержка | Предотвращает внешнее движение компонентов | Предотвращает внутреннее движение компонентов |
| Требуется инструмент | Внутренние плоскогубцы Circlip (расширение) | Внешние плоскогубцы Circlip (Contracing) |
| Тип канавки | Канавка, обработанная внутри отверстия | Канавка, обработанная на валу |
| Общие приложения | Корпуса, цилиндрические отверстия, оболочки | Валы, стержни, внешние вращающиеся элементы |
Соображения материалов и прочности
Оба типа цирков, как правило, изготовлены из высокопрочных материалов, таких как:
Весенняя сталь для общего назначения, применения с высоким разрешением.
Нержавеющая сталь для коррозионной устойчивости в средах на открытом воздухе или на основе жидкости.
Фосфор бронза или другие сплавы для электрической проводимости или специальных механических свойств.
В приложениях с высокой нагрузкой или высокоскоростными, например, в гидравлических системах-циркулипы должны быть выбраны в отношении устойчивости к усталости, термического расширения и совместимости с смазками или гидравлическими жидкостями.
Цирки в гидравлических цилиндрах
В гидравлических цилиндрах как внутренние, так и внешние цирки играют критические роли. Внутренние цирки часто используются для удержания поршня внутри отверстия, удержания уплотнений, проставки и направляющих колец правильно выровнены. Внешние цирки могут использоваться для обеспечения компонентов на конце стержня или для закрепления цилиндра в его корпусе.
Надлежащее использование цирклипов в гидравлических системах обеспечивает:
Точное осевое позиционирование движущихся частей.
Профилактика компонента смещения под высоким давлением.
Минимальный износ из -за правильного выравнивания.
Легкая сборка и разборка во время технического обслуживания.
Советы по установке и удалению
Используйте правые плоскогубцы: специальные плоскогубцы Circlip разработаны с заостренными наконечниками, которые вписываются в печи Circlip.
Для внутренних цирклипов: используйте плоскогубцы, которые расширяют кольцо.
Для внешних цирклипов: используйте плоскогубцы, которые сжимают кольцо.
Не перегружайте и не переполняйте: чрезмерная сила может навсегда деформировать Circlip или ослабить его пружинное напряжение.
Проверьте канавку: убедитесь, что канавка чистая, правильно размер и без заусенцев, чтобы предотвратить неправильные сидения или движение.
Осмотрите цирки во время технического обслуживания: Circlips следует заменить, если они показывают признаки усталости, коррозии или искажения.
Хотя они могут быть небольшими по размеру, цирки являются жизненно важными компонентами в бесчисленных механических сборках. Основное различие между внутренними цирками и внешними цирками лежит в месте их установки и то, как они защищают компоненты от осевого движения. Оба типа необходимы в приложениях, от простых потребительских устройств до сложных гидравлических систем.
При выборе между ними важно рассмотреть, где необходимо задержка - внутри отверстия или вокруг вала - а также рабочую среду, нагрузку и требования к обслуживанию. В таких системах, как гидравлические цилиндры, надлежащий выбор и установка внутренних и внешних цирлипов помогают обеспечить долгосрочную производительность, безопасность и целостность конструкции.
