Circlips, также известные как удерживающие кольца или защелкивающиеся кольца, являются важными компонентами, используемыми для защиты деталей на валу или внутри корпуса. Несмотря на их небольшой размер, они играют решающую роль в сохранении сборков на месте, особенно в механических системах с вращающимися или раздвижными частями. Среди наиболее распространенных типов Внутренние цирки и внешние цирки Полем В то время как они служат аналогичным целям - предварительное боковое движение компонентов - их дизайн, функция и установка заметно различны.
В этой статье мы рассмотрим Ключевые различия между внутренними и внешними цирками , включая их структуру, применение, методы установки и как выбрать правильный тип для ваших нужд.
Что такое цирки?
Circlips представляют собой полу-гибкие металлические кольца, которые вписываются в обработанные канавки в отверстии (отверстия) или на валу. Они действуют как механические крепежные элементы, не давая компонентам скользить или сдвигаться по оси. Circlips обычно изготавливаются из пружинной стали или нержавеющей стали, предлагая эластичность и прочность, необходимую для повторной сборки и разборки.
Circlips бывают разных дизайнов, но эти два основных типа:
Внутренние цирки - Вписаться в канавку внутри отверстия или корпуса
Внешние цирки - Вписаться в канавку на внешней стороне вала
1. Дизайн и структура

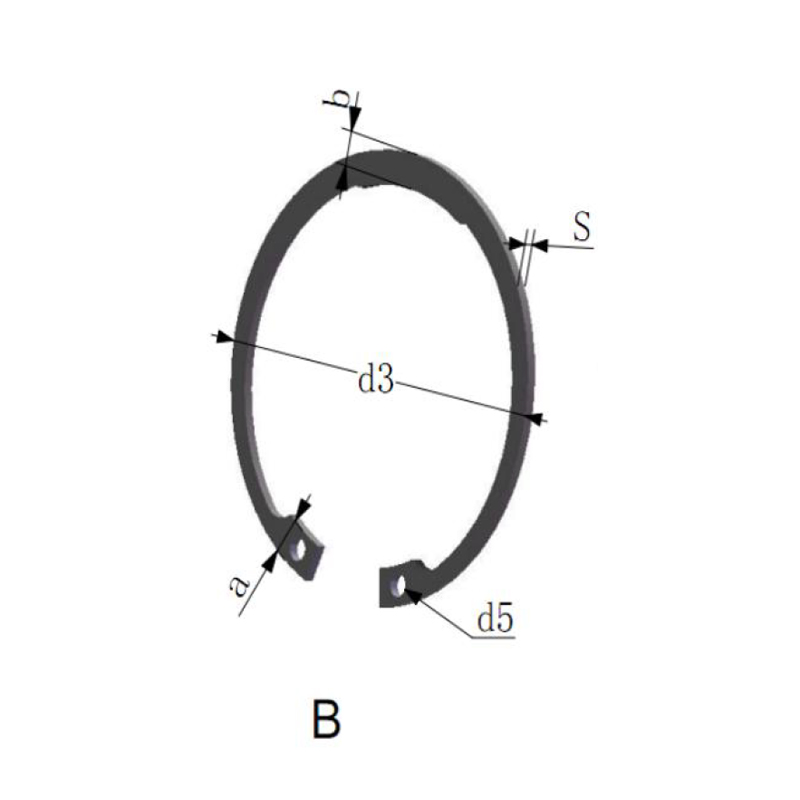

Внутренние цирки
В форме, чтобы соответствовать внутренний диаметр цилиндрического отверстия или жилья
Концы обычно оснащены небольшими отверстиями или проушинами для плоскогубров Circlip
Сжатие при установке, применяя внешнее давление, чтобы удержать себя на месте
Внешние цирки
Спроектирован для обертывания вокруг Внешний диаметр вала
Особенности открытых концов, которые расширяются во время установки
Сжиматься в канавке вала, применяя внутреннее давление, чтобы оставаться сидячими
2. Установка и удаление
Оба типа цирклипов требуют специальных плоскостей, известных как Circlip Pliers Или сжимают плоскогубцы, с наконечниками, которые вписываются в отверстия на концах цирку.
Установка внутренних циркулипов:
Использовать Внутренние плоскогубцы с открытыми советами
Вставьте кончики в отверстия Circlip, сжатие кольца и вставьте его во внутреннюю канавку отверстия.
Выпустить, чтобы позволить Circlip взобраться на место
Установка внешних циркулипов:
Использовать Внешние плоскогубцы Circlip с внутренними советами
Вставьте наконечники, разверните Circlip и скользите по валу в канавку
Выпустить, чтобы уютно посадить кольцо в положении
Снятие - это просто обратная установка, используя тот же тип плоскогубцев.
3. Приложения
Основное различие в приложениях зависит от того, должен ли компонент быть ограничен в отверстии или на валу.
Внутренние цирки используются для:
Предотвратить выдвижение компонентов отверстия или цилиндрические корпусы
Держать подшипники, рукава или втулки внутри отверстия
Общие в автомобильных трансмиссиях, гидравлических цилиндрах и корпусах передачи
Внешние цирки используются для:
Держите части от скольжения вращающийся вал или ось
Безопасные шестерни, шкивы или подшипники на месте
Часто встречается в электродвигателях, приводных валах и сборочных сбоях
4. Преимущества и соображения
| Особенность | Внутренние цирки | Внешние цирки |
| Расположение монтажа | Внутри отверстия или корпуса | Вокруг вала |
| Сила установки | Сжат во время установки | Расширен во время установки |
| Нагрузка направления | Сопротивляется силу, толкающимся наружу | Сопротивляется силу, толкающим внутрь |
| Общее использование | Удержание жилья | Удержание вала |
Внутренние плюсы Circlip:
Защищает компоненты внутри запечатанных средств
Снижение риска внешнего загрязнения
Аккуратная, промывая отделка с меньшим количеством выступающих частей
Внешние плюсы Circlip:
Легко осмотреть и заменить
Сильная радиальная сцепление на вращающихся валах
Часто легче установить в открытых системах
5. Материал и покрытия
Оба типа обычно изготовлены из:
Углеродная пружинная сталь - долговечный, с высокой прочностью растяжения
Нержавеющая сталь -Устойчивые к коррозии для морской или пищевой среды
Фосфатные или черные оксидные покрытия - уменьшить трение и противостоять коррозии
Цинковые варианты - Для добавленного сопротивления ржавчины и визуального контраста
В некоторых приложениях могут потребоваться тепло, обработанные цирками для более высокой сопротивления нагрузки или немагнитных сплавов в чувствительных средах.
6. Стандарты и размеры
Circlips следуют стандартизированным измерениям в соответствии с международными стандартами:
DIN 472 - Внутренние цирки для отверстий
DIN 471 - Внешние цирки для валов
ANSI/ASME B18.27 - Стандарт североамериканского ринг -кольца
Всегда выбирайте правильный размер на основе диаметра канавки и толщины кольца. Неправильный размер может привести к сбое Circlip, что может привести к повреждению машин или угрозе безопасности.
7. Выбор между внутренними и внешними цирками
При выборе Circlip спросите следующее:
Компонент расположен внутри корпуса или на валу ?
Что такое Ожидаемое направление осевой нагрузки ?
Сколько Сборка пространства доступен?
Что такое условия окружающей среды (влажность, температура, химикаты)?
Является Регулярное обслуживание или требуется разборка?
Для проектов, включающих как внутренние, так и внешние соединения, это часто использует оба типа цирку Вместе каждый служит конкретной функции удержания.
Заключение
Хотя в концепции похожи, по концепции, внутренние и внешние цирки Подавать четкие цели и адаптированы к разным частям механических сборок. Понимание разницы между ними - как они устанавливают, где они подходят, и как они функционируют, - имеет решающее значение для обеспечения безопасной, безопасной и эффективной конструкции машин.
Независимо от того, работаете ли вы над промышленным оборудованием, автомобильными системами или точными инструментами, выбор правильного типа и размера Circlip является ключом к поддержанию производительности и минимизации износа с течением времени. В случае сомнений обратитесь к отраслевым стандартам или проконсультируйтесь с производителем, чтобы найти подходящее для вашего приложения.
Освоив эти небольшие, но могущественные компоненты, инженеры и техники могут гарантировать, что вращающиеся детали остаются безопасными, движущиеся компоненты остаются выровненными, а механические системы работают безопасно и плавно. .
